GT 13 EVOLUTION
Cestas Aéreas

GT 13 EVOLUTION – Este modelo de equipamento pode ter isolamento superior, duplo ou ser não isolado. Projetado para manutenção em redes elétricas e urbana em geral. Aceitamos financiamento.
envie uma mensagem para – comercial@guiton.com.br

Assista o vídeo no Youtube: Clicando aqui!
Características técnicas
Capacidade do cesto
Capacidad de la barquilla / Rated bucket capacity
136 kg
Altura de trabalho
Altura de trabajo / Working height
13 m
Altura máxima do fundo do cesto
Altura máxima del fondo de la barquilla / Height to bottom of the bucket
11,5 m
Máximo alcance horizontal
Alcance máximo horizontal / Horizontal reach
6 m
Ângulo máximo do braço inferior
Ángulo máximo brazo inferior / Angle lower boom
80º
Ângulo máximo do braço superior
Ángulo máximo brazo superior / Angle upper boom
139º
Ângulo de giro contínuo
Ángulo de rotación continuo / Rotation continuous angle
360º
Estabilizador padrão
Estabilizadores / Standard stabilizer
“A”
Peso do equipamento
Peso / Weight
750 kg
Pressão de trabalho
Presión de trabajo / Max operation pressure
160 bar
Vazão
Caudal / Pump capacity
6/8 LPM
Capacidade do reservatório hidráulico
Capacidad del tanque / Oil tank capacity
15 L
Comprimento do equipamento
Largo del equipamiento / Vehicle lenght
5,52 m
Entre eixo mínimo
Entre eje / Minimum wheelbase
4 m
PBT mínimo para instalação
Min. PBT vehículo para instalación / Min. gross vehicle weight (GVW)
5,8 ton (kg)
ACESSÓRIOS DE SÉRIE

• 1 cesto individual fabricado em fibra de vidro medindo 710 x 700 x h-1100mm

1 cesta individual fabricada en fibra de vidrio de 710x700xh-1100mm/ 1 individual basket made of fiberglass measuring 710x700xh-1100mm

• 1 caixa de ferramenta fabricada em fibra de vidro

01 caja de herramientas fabricada en fibra de vidrio / 01 toolbox made of fiberglass

• 2 sapatas estabilizadoras tipo “A”

2 patas estabilizadoras tipo “A” / 2 A” type stabilizing shoes

• Capa para proteção da lança isolada e cesto

Cubierta para protección de la lanza aislada y cesto / Cover for protection of the insulated boom and basket

• Engate rápido para ferramentas hidráulicas HTMA (comando no cesto)

Acople rápido para herramientas hidráulicas HTMA (mando en el cesto) / Quick coupling for HTMA hydraulic tools (control in the basket)

• Alça para fixação de cinto de segurança

Asa para fijación de cinturón de seguridad / Handle for safety belt attachment

• Alça para carretilha

Asa para carretilla / Handle for reel

• Óleo hidráulico SAE 68 e/ou SAE 46

Aceite hidráulico / Hydraulic oil

• Bomba hidráulica de engrenagens

Bomba hidráulica de engranajes / Gear hydraulic pump

• Tomada de força pneumática, elétrica, a cabo

Toma de fuerza neumática, eléctrica, por cable / Pneumatic, electric, cable power take-off

• Horímetro

Horímetro / Hourmeter

ISOLAMENTO

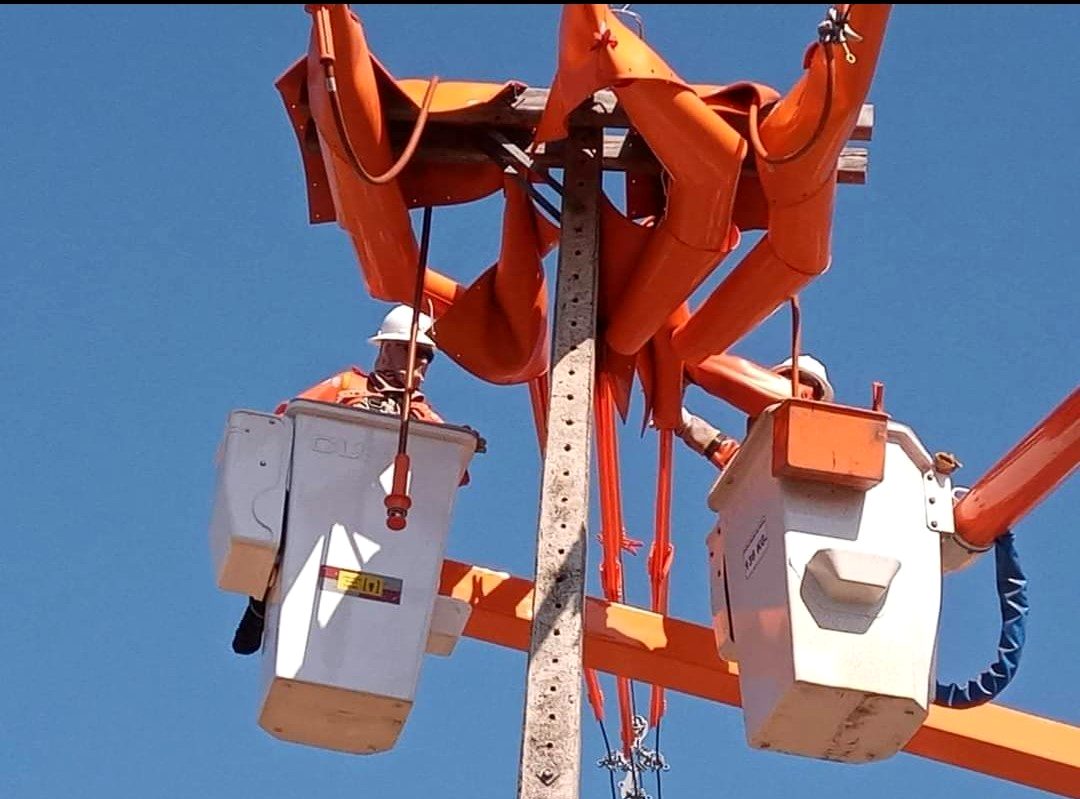

• Lança superior isolada para trabalhos em linha viva, 46kv categoria “C” e/ou 69 kV “B”

Lanza superior aislada para trabajos en línea viva, 46kV categoría “C” y/o 69 kV “B” / Upper boom insulated for live line work, 46kV category “C” and/or 69 kV “B”

• Teste dielétrico com certificado

Prueba dieléctrica con certificado / Dielectric test with certificate

• Um liner com certificado

Un liner con certificado / One liner with certificate

• Isolamento superior ou duplo (superior e inferior)

Aislamiento superior o doble (superior e inferior) / Upper or double insulation (upper and lower)

SISTEMAS DE SEGURANÇA

• Controle de segurança para operações indevidas no cesto

Control de seguridad para operaciones indebidas en el cesto / Safety control for improper operations in the basket

• Sistema de operação na parte aérea e na torre, com prioridade para a torre

Sistema de operación en la parte aérea y en la torre, con prioridad para la torre / Operation system in the aerial part and in the tower, with priority for the tower

• Cilindros hidráulicos de elevação da lança superior e inferior dotados de válvulas tipo Holding

Cilindros hidráulicos de elevación de la lanza superior e inferior dotados de válvulas tipo Holding / Hydraulic cylinders for raising the upper and lower boom equipped with Holding type valves

• Sistema de nivelamento do cesto automático

Sistema de nivelación del cesto automático / Automatic basket leveling system

• Sapatas estabilizadoras, com válvulas de retenção dupla

Patas estabilizadoras, con válvulas de retención doble / Stabilizing shoes, with double check valves

• Sistema de segurança de recolhimento dos estabilizadores e lança | NR12

Sistema de seguridad de estabilizador y retracción de la pluma. NR12/ Stabilizer and boom retraction safety system. NR12

• Sistema automático de interrupção da tomada de força

Sistema automático de interrupción de la toma de fuerza / Automatic power take-off interruption system

• Ponto de aterramento no chassi

Punto de tierra en el chasis / Grounding point on the chassis

• Sistema de emergência com bomba manual

Sistema de emergencia con bomba manual / Emergency system with manual pump

• Inclinômetro de barra

Inclinómetro / Inclinometer

OPCIONAIS

• Bomba de emergência elétrica ou a combustão

Bomba de emergencia eléctrica o a combustión / Electric or combustion emergency pump

• Carroceira metálica, alumínio ou fibra

Carrocería metálica, aluminio o fibra / Metallic, aluminum, or fiber body

• Iluminação interna das caixas

Iluminación interna de las cajas / Internal lighting of the boxes

• Sistema de aceleração e desaceleração do veículo

Sistema de aceleración y desaceleración del vehículo / Vehicle acceleration and deceleration system

• Interlock

Interlock /Interlock

• Sistema de parada e partida

Sistema de parada y arranque / Stop and start system

• Suporte de cone articulado

Soporte de cono articulado / Articulated cone holder

• Suporte de cruzeta, cabos e escada

Soporte de cruceta, cables y escalera / Crossarm, cables, and ladder holder

• Suporte de tubos, contendo 03 tubos

Soporte de tubos, conteniendo 03 tubos / Pipe holder, containing 03 pipes

• Sinalizador direcional

Señalizador direccional / Directional signaler

• Farol de manejo para trabalho noturno com suporte

Faro de manejo para trabajo nocturno con soporte / Handling headlight for night work with holder

• Giroflex

Giroflex / Rotating beacon

• Calço de rodas

Calzo de ruedas / Wheel chock

• Calço de sapatas

Calzo de zapatas / Shoe chock
